段取り作業の設計変更による根本的なリードタイム短縮：工具と治具の一体化戦略

榊原工機で治具制作を行う際に「加工時間短縮につながる工具レイアウト」の基本は、治具の中だけで完結させるのではなく、「段取り作業の中で人が『探す・歩く・迷う・調整する』時間をゼロに近づけるレイアウト」を、工程設計とセットで組み立てることです。一言で言うと、「工具レイアウト＝段取り時間そのものの設計」です。

記事のポイント

加工時間短縮というと「切削条件を上げる」「工具寿命を伸ばす」といった「機械側の改善」に目が行きがちですが、実際には「治具と工具のレイアウトを見直して段取り替え時間を削る」方が、短期間で効果が出やすいケースが多くあります。

榊原工機では、小ロット治具・再現性治具・5軸対応治具の設計を通じて、「①段取り替え回数を減らす工程集約」「②治具の上で工具位置を『決め打ち』できるガイドやストッパー」「③外段取り化しやすい治具ベース・クイッククランプ」を組み合わせることで、加工時間ではなく「リードタイム」全体を短縮するアプローチを採用しています。

最も大事なのは、以下の点です：

• 「工具レイアウトを『誰が見ても同じ段取りになる配置』に標準化すること」

工具の置き場・治具の固定位置・原点の取り方・段取り手順を治具側に織り込むことで、作業者依存を減らしつつタクトタイムを安定させることが可能になります。

記事の要点（3つのポイント）

工具レイアウト最適化による加工効率改善を理解するための最重要ポイントをまとめました。

1. 段取り時間の構造理解と外段取り化 工具レイアウト最適化で加工時間短縮につなげるには、「内段取り（機械停止中）を減らし、外段取り（機械稼働中の準備）に置き換える」ことが基本であり、そのために「工具の定位置管理」「治具ごと工具をまとめたプレート・トレー」「ワンタッチ固定治具」などを組み合わせていきます。

2. 段取り回数削減の設計思想 「加工時間を縮める前に『段取り時間を半分にする』」方が、現場全体のリードタイム改善インパクトは大きく、小ロット治具・再現性治具・5軸治具を活用することで、段取り回数そのものを減らす設計が榊原工機の強みです。

3. 見える化と標準化の実装 工具レイアウトの見直しでは、「加工順に並べる」「使用頻度で近くに寄せる」「治具ベースに『置き場・差し込み位置・番号』を刻む」といった「見える化・標準化」が非常に効果的であり、これはSMED（シングル段取り）や現場改善の王道手法としても紹介されています。

工具レイアウトがなぜ加工時間短縮につながるのか？

結論として、「加工時間」だと思っている時間の中には、「工具を探す・治具を付け替える・位置を微調整する」といった「段取りロス」が多く含まれています。

一言で言うと、「工具レイアウト改善＝段取りロス削減」です。

榊原工機は、工具レイアウトと治具制作をどう結び付けている？

段取り時間の中身を分解する（内段取り／外段取り）

一般的な段取り改善の手順では、まず「段取り作業を見える化し、内段取りと外段取りに分ける」ことから始めます。

内段取り

機械を止めないとできない作業（治具の交換・原点合わせなど）。

外段取り

機械が動いていてもできる作業（工具準備・測定・次治具へのワークセットなど）。

時間短縮のコツは、「内段取りをいかに外段取り化するか」であり、そのために「工具・治具一式をプレート化しておく」「次ロット用の治具セットを外で組んでおく」といった工夫が紹介されています。

一言で言うと、「工具レイアウトを『外段取りしやすい形』に変えると、機械が止まっている時間を一気に減らせます」。

再現性治具で「調整作業」そのものを消す

榊原工機が得意とする再現性治具は、「誰がいつ作業しても同じ品質・同じ時間で組付けできる状態」を実現するための治具です。

特徴

• 位置決め基準の一元化
• ワンアクションで固定できるクランプ
• 取り違え・方向間違いを防ぐポカヨケ

効果

段取りのたびに行っていた微調整・目視合わせ・試し削りを削減し、「置いて締めるだけ」で段取りが完了する状態をつくれます。

一言で言うと、「再現性治具＝調整時間をゼロに近づける治具」です。

小ロット治具・5軸治具と工具レイアウトの関係

榊原工機の小ロット治具・5軸治具のコンセプトでは、「工程集約と段取り削減」が繰り返しキーワードとして登場します。

小ロット治具

1つの治具で穴あけ・面削り・タップまで行えるように設計することで、治具の付け替え回数と段取り時間を削減します。

5軸治具

5軸マシニングでワンチャック多面加工を行うことで、段取り替え回数と工具姿勢変更の手間を大幅に削減します。

一言で言うと、「工具レイアウトを変えるだけでなく、『治具と工程の設計』を変えると、そもそもの段取り回数が減る」という発想です。

どう配置すれば加工時間が縮まる？榊原工機式・工具レイアウト最適化の考え方

結論として、「工具レイアウトの最適化」は「配置ルールの設計＋治具への組み込み」で進めるのが効率的です。

一言で言うと、「配置を『センス』から『仕組み』に変える」です。

榊原工機では、どんな工具レイアウトが「加工時間短縮」に効くのか？

工具の「定位置管理」と加工順レイアウト

定位置管理の基本

よく使う工具を「加工順に並べる」「手を伸ばせば取れる範囲に置く」というシンプルな改善だけでも、探す時間・歩く時間を大きく削減できます。

具体例

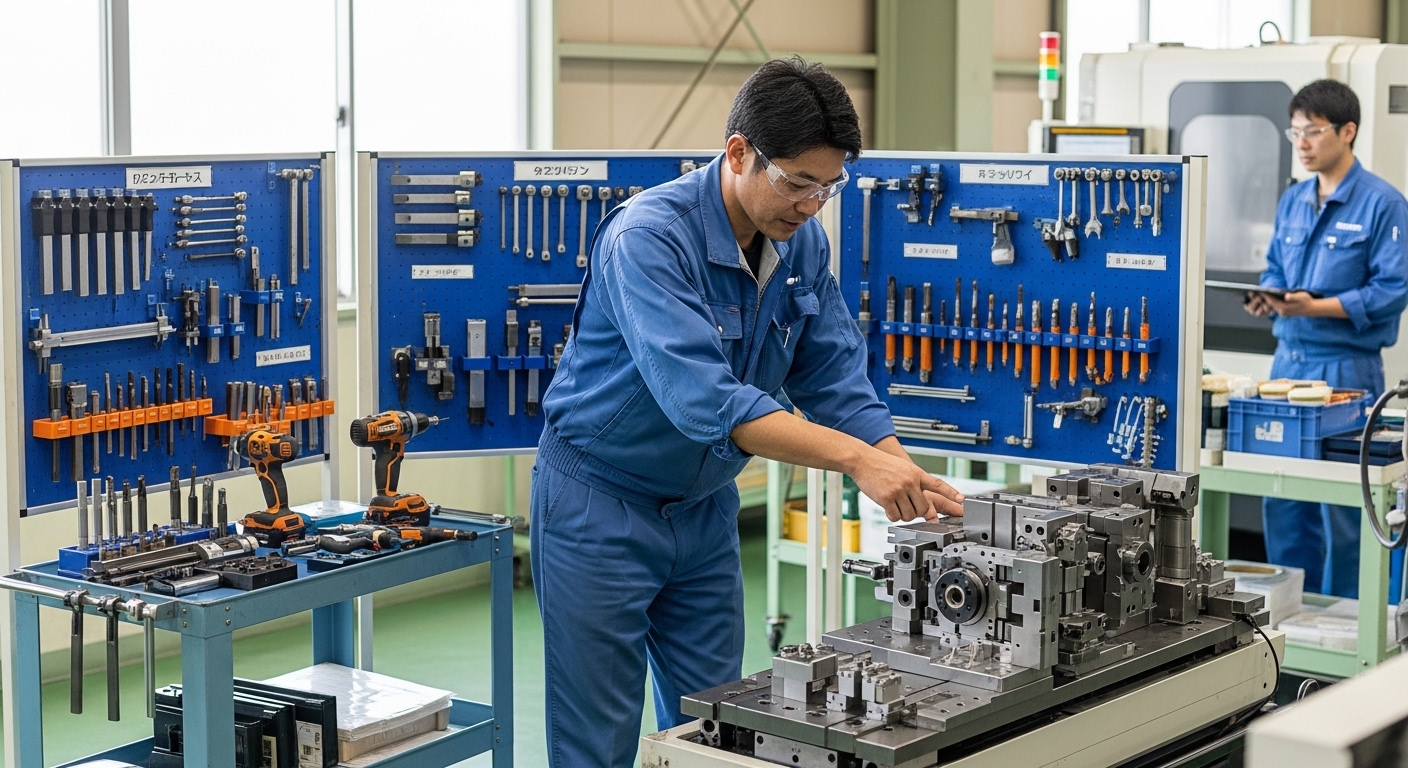

• 加工プログラムの工具番号順に、工具ラックやシャドーボード（輪郭が書かれたボード）へ配置
• 工具・測定具・治具用ボルトなどを1ロット分まとめたトレーにセットし、そのトレーを治具近くの定位置に置く

一言で言うと、「工具の『住所』を決めておくことが、段取り時間削減の第一歩」です。

治具ベースに「工具・ボルトの置き場」を組み込む

治具ベース一体型レイアウト

治具ベースに、締結ボルトや専用工具を差し込む穴・ポケット・マグネットホルダを設けることで、「使ったその場ですぐ戻せる配置」を実現できます。

効果

• 工具を探す時間がゼロに近づき、段取り作業が「決まった手順通りに手を動かすだけ」になります
• 工具の取り違え・ボルトの本数不足なども防ぎやすくなります

一言で言うと、「治具そのものを『工具置き場付きの段取り台』にする」のが効率化のポイントです。

クイッククランプ・Qロックなど「ワンタッチ要素」の導入

クイッククランプ・Qロック

ミスミなどが紹介しているように、Qロックエレメント＋外段取り用プレートを使うと、治具の段取り時間を50～70％短縮できる事例があります。

榊原工機での応用

再現性治具や小ロット治具に、ワンタッチクランプ・レバー式クランプ・ゼロポイントクランプなどを組み合わせることで、「ボルトの締め付け時間」そのものを削減できます。

一言で言うと、「工具レイアウトと同時に『締め付け方法』も簡略化することで、段取り時間を二重に削れます」。

よくある質問

1. 工具レイアウトの改善だけで、本当に加工時間は短縮できますか？

結論：切削時間そのものは変わらなくても、段取り替え時間や調整時間が短くなることで、1日あたりの処理数やリードタイムを大きく改善できます。

2. まず何から手を付けるべきですか？

結論：現状の段取り作業を動画やタイムスタディで見える化し、「探す・歩く・迷う・調整する」時間を洗い出して、工具の定位置管理と治具ベース周りのレイアウトから手を付けるのが効果的です。

3. 再現性治具は工具レイアウト改善にも役立ちますか？

結論：はい。再現性治具は位置決め・クランプ・ガイド・手順を治具側で標準化するため、段取り作業のばらつきが減り、工具レイアウトも「治具に合わせて標準化」しやすくなります。

4. 小ロット治具と工具レイアウトの関係は？

結論：小ロット治具は工程集約や治具点数削減につながるため、必要な工具の種類・本数も絞り込みやすく、結果として工具レイアウトのシンプル化に直結します。

5. 5軸加工を導入すると、工具レイアウトはどう変わりますか？

結論：ワンチャック多面加工が可能になるため、段取り替え回数や治具付け替えが減り、必要な治具・工具セットを1台分にまとめた「セル型レイアウト」が取りやすくなります。

6. 工具レイアウト改善の効果をどう測れば良いですか？

結論：段取り時間（内段取り）の計測と、1ロットあたりの総リードタイム・1日あたりの処理数などを指標に、改善前後を比較するのが一般的です。

7. 榊原工機には、工具レイアウトを含めた改善相談もできますか？

結論：はい。治具単体の設計だけでなく、小ロット治具・再現性治具・5軸治具を組み合わせた工程設計見直しや段取り改善も含めて相談可能です。

まとめ：工具レイアウトによる根本的なリードタイム改善

榊原工機で治具制作を行う際の「加工時間短縮につながる工具レイアウト」とは、「段取り作業を内段取り／外段取りに分解し、工具の定位置管理・治具ベースへの工具置き場組み込み・クイッククランプの導入で『探す・歩く・迷う・調整する』時間を削る」ことを指します。

一言で言うと、「効率化の鍵は『配置と段取り設計』にあり、榊原工機では再現性治具・小ロット治具・5軸治具を組み合わせて、現場の工具レイアウトも含めた加工時間短縮を支援しています」。

段取り改善の実践フロー

工具レイアウト最適化による加工効率改善のステップを以下に示します：

ステップ1：現状分析と可視化

• 段取り作業を動画記録
• タイムスタディで時間計測
• 無駄動作を洗い出す

ステップ2：内段取り／外段取りの分解

• 機械停止必須の作業を明確化
• 機械稼働中に可能な準備を特定
• 外段取り化の可能性を検討

ステップ3：工具レイアウトの最適化

• 定位置管理の導入
• 加工順による工具配置
• 工具トレーの標準化

ステップ4：治具への仕込み

• 工具置き場をベースに組み込み
• ガイドピン・ストッパーの設置
• ポカヨケ機構の追加

ステップ5：クランプ方法の簡略化

• ワンタッチクランプの導入
• 外段取り用プレートの活用
• 手順書・作業標準の整備

工具レイアウト最適化の効果指標

治具タイプ別のレイアウト戦略

再現性治具の場合

• 位置決めが自動化される
• 工具調整が不要
• 手順が単純化される
• 結果：段取り時間20～30%削減

小ロット治具の場合

• 工程が集約される
• 治具付け替え回数が減る
• 工具種類が絞られる
• 結果：段取り回数50%削減

5軸治具の場合

• ワンチャック多面加工
• 段取り替え不要
• 工具交換頻度低下
• 結果：総リードタイム60%削減

工具定位置管理の実装例

パターンA：シャドーボード方式

• 工具ラックに輪郭を描画
• プログラム順に配置
• 見落とし防止効果大
• 適用：少種多量

パターンB：トレー統合方式

• ロットごとにまとめたトレー
• 工具+ボルト+測定具を一式化
• 持ち運びと保管が効率化
• 適用：小ロット・多品種

パターンC：治具ベース組み込み方式

• ベース上に工具ポケット
• 磁石やクリップで固定
• 段取り手順が一目瞭然
• 適用：再現性重視

現場改善との結合

工具レイアウト最適化は、SMED（単分間交換）や現場改善の標準手法として、世界的に採用されている手法です。榊原工機では、治具設計段階からこのアプローチを組み込むことで、「導入と定着が早い」「効果が大きく安定する」といった利点を実現しています。

加工時間短縮は、単に「機械を速く」するのではなく、「人の動きと段取り時間を設計する」ことで実現される―これが榊原工機のものづくり哲学の中核にあります。
