治具の品質を安定させるチェック体制づくり
設計から運用までのフェーズ別確認項目と管理方法
この記事のポイント
治具の品質チェックは、「設計レビュー → 製作中チェック → 立ち上げ時の実機検証 → 運用中の定期点検」という流れで「4つの関門」を設けておくと、トラブルを未然に防ぎやすくなります。
よくある失敗は、「図面承認＝設計完了」「完成品検査だけで安心してしまう」「運用開始後の点検ルールがあいまい」というパターンで、結果的に「現場発の不具合報告」で初めて問題に気づくケースです。
行動としては、以下の3つのステップが現実的な一歩になります。
①治具ごとにチェックシートを1枚用意する
②各フェーズで誰が何を見てOKを出すかを決める
③榊原工機のような治具メーカーとも共有し、「チェックしやすい構造」にしてもらう
今日のおさらい：要点3つ
一言で言うと、品質トラブルを防ぐチェック体制は、「検査の数」ではなく「検査のタイミングと粒度」で決まるということです。
最も重要なのは、「設計・製作・立ち上げ・運用」のそれぞれのタイミングで、「この段階で発見されるべき不具合」をあらかじめ決めておくことです。
行動としては、①過去のトラブル事例をフェーズ別に仕分け、②それを基にチェックリストを整備、③次の治具案件から「必ず通るゲート」として運用してみてください。
この記事の結論
一言で言うと、品質を安定させる治具制作のチェック体制とは、「誰が・いつ・何を見るか」を工程ごとに決めて、紙1枚で見えるようにしておくことです。
最も重要なのは、「①設計レビューで抜けを防ぐ」「②製作中のセルフチェックでバラつきを抑える」「③立ち上げ時の試運転で『人とワークのバラつき』を確認する」「④運用ルールで日常点検を習慣化する」ことです。
失敗しないためには、「実は、『品質は最後の検査が守ってくれる』と思うほど危険」「ケースによりますが、最初の案件は『チェックしすぎかな』と思うくらいの体制で運用し、そこから現場に合う形に絞り込んでいく」くらいがちょうど良いです。
設計～製作までにやるべき「事前チェック」
① 設計レビュー――図面と公差、使用条件を「共通言語」にする
設計段階でのポイントは、以下の通りです。
製品図面・治具図面のすり合わせ
公差・幾何公差の意味の共有
使用条件（環境・タクト・オペレーター）の確認
実際にやって効果があったのは、設計者＋製造担当＋現場リーダーの3人で、治具図面を囲み、10～15分で「この穴は何のための精度？」「この基準面は誰がどう使う？」を一気に確認する「ミニ設計レビュー」でした。
その場で、現場リーダーから、
「よくあるのが、『図面上の基準』と『現場での基準』がズレているケースです。この面を基準にしても、現場では位置合わせがしにくいことがあります。」
という意見が出て、基準面の取り方を見直したことがあります。
この一言がなければ、量産開始後に「何となく使いづらい治具」が生まれていたはずです。
「設計者目線の正しさ」だけでなく、「現場目線の使いやすさ」を設計レビューに取り込むことが、品質トラブルの芽を早い段階で摘む第一歩になります。
② 製作中の中間検査――「でき上がりだけ」ではなく「途中」を見る
次に重要なのが、製作中の中間検査です。
基準ピン・基準面・スライド部など、「後から修正しにくい部品」
溶接・組立後には測りにくくなる寸法
などは、「完成後」より「途中」の方がチェックしやすいことが多いです。

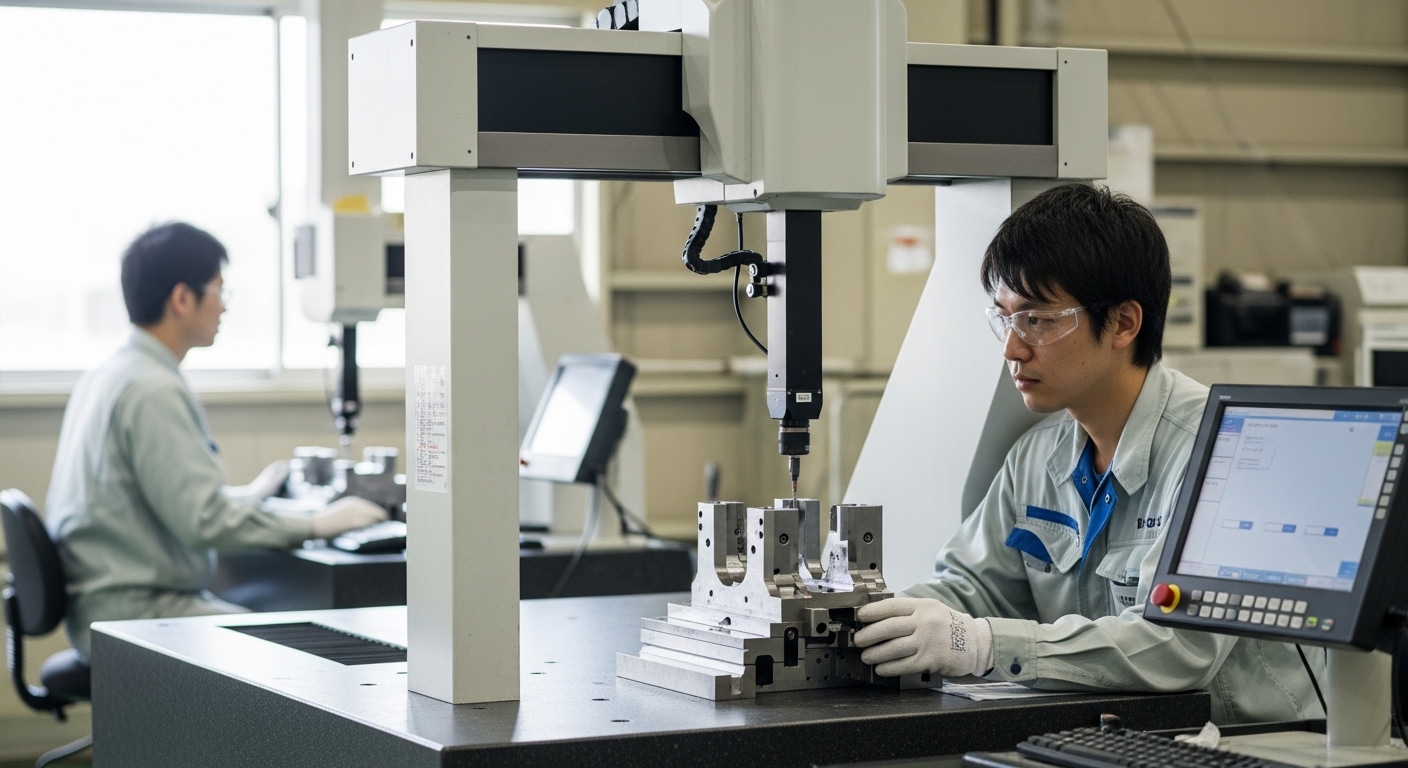

ある案件では、基準ピンの位置のみ、中間で三次元測定を実施し、ベースプレートの平面度も、組立前に確認したことで、組立後の「合わせ直し」をかなり減らせました。
現場の製造担当からは、
「正直なところ、全部終わってから『ここズレてます』と言われるのが一番きついんです。途中で一回見てもらえると、手戻りが全然違います。」
という声もありました。
「途中でどこを見ておけば、後から大きな手戻りを防げるか」。ここを設計と製造で一緒に決めて、中間検査ポイントとしてチェックシートに落とし込んでおくと安心です。
③ 完成検査――「図面通り」＋「動きと使い勝手」までを見る
完成検査では、以下の項目を確認します。
寸法・位置・動作範囲
ガタ・引っかかり
ワークの仮セットでのフィーリング
ある治具の完成検査に立ち会ったとき、寸法は全て図面通りだったのに、クランプレバーの位置が想定より高く、オペレーターの手が他部品に当たりやすいという問題に気づきました。
このとき品質担当から出た一言が印象に残っています。
「図面通りだからOK、だけじゃなくて、『現場で10秒間連続動作したときに気になる点がないか』まで見ておきたいですね。」
その後、クランプレバーの形状と位置を少し変える改造を行い、現場での「軽いストレス」を事前に潰せました。
完成検査で「寸法OK」だけを見て終えず、「実際の作業を1サイクル再現して違和感がないか」を見ることが、安定稼働への最後のゲートになります。
立ち上げ～運用で品質を守る「現場側チェック」
④ 試運転・初期流動――ロット・人を変えても結果が安定するか
量産立ち上げ前後の「試運転～初期流動期間」では、以下のような確認を行います。
複数ロットのワークを使った試運転
日勤・夜勤などシフト違いのオペレーターによる使用
意図的に「ギリギリ条件」を試してみる
実際にやって効果があったのは、ロットA・B・Cから、それぞれ5個ずつワークをピックアップし、ベテランと新人、それぞれに同じ手順で治具を使ってもらい、位置再現性と作業時間を測定する方法でした。
その結果、ベテランは全ロットで安定した一方、新人はロットBだけ位置決めに時間がかかるという傾向が見えました。原因を調べると「ロットBは素材ロールの都合で外径がわずかに大きい」ことが判明。治具側のクリアランスを少し広げる構造変更を行いました。
「実は、『ベテラン1人だけうまく使える治具』って、初期流動のときには意外と見落とされやすいんです。あえて『一番ギリギリの人とワーク』で試しておくと、後の安心感が違います。」
という榊原工機の担当者の言葉が印象に残っています。
⑤ 運用中の日常点検――「壊れる前に気づく」仕組みをつくる
運用が始まったあとも、毎日の始業前点検と週1～月1の定期点検を通じて、「壊れる前に気づく」ことが重要です。
日常点検の項目としては、以下が代表的です。
位置決めピン・ブッシュのガタ・摩耗
クランプの効き具合・レバーの動き
センサーの反応・誤検知の有無
異音・引っかかり
ある現場では、チェック項目を5つに絞った簡易チェックシートを用意し、始業前にオペレーターがチェック→気になる点はコメント欄に記入というルールを導入したところ、大きなトラブルの前に「小さな違和感」が上がってくるようになり、「気づいたけどまあいいか」で流されるケースが減ったという変化がありました。
「正直なところ、20項目もあるチェックリストは誰も真面目に見ません。5項目くらいが、現場で『ちゃんと意味のあるチェック』を続けられる限界です。」
という現場リーダーの感覚もよく分かります。
点検は「回数」より「続けられる仕組み」。少数精鋭のチェック項目に絞ることが大切です。
⑥ 品質データとのひもづけ――不良発生と治具の状態をセットで見る
最後に重要なのが、「品質データと治具状態をセットで見る」仕組みです。
不良率が急に上がったタイミング
特定ロットだけ不良が出るケース
特定シフトで不良が増える傾向
などを、治具の摩耗状態、最近の調整履歴、段取り方法の変更と照らし合わせて見ると、原因が見えやすくなります。
関わった案件では、月次で「不良一覧＋治具メンテ履歴」を並べるミーティングを実施し、「このタイミングでピン交換」「このタイミングでクランプ調整」などを時系列で確認するようにしました。
その結果、ある治具は「ピン交換後に不良が増加」していることが分かり、調べると、交換時の位置出し手順が標準化されておらず、微妙なズレが生まれていたということが判明。標準手順の見直しと「交換後チェック項目」の追加につながりました。
「実は、『治具のせい』と『使い方のせい』はセットで起きていることが多くて、どちらかだけを見ていると原因に辿り着けません。」
という品質担当の言葉に、深くうなずいたのを覚えています。
よくある質問
Q1：治具の品質チェックは、どのフェーズが一番重要？
全部重要ですが、影響度で言えば「設計レビュー」と「量産前の試運転」が特に重要です。ここを丁寧にやるほど、後工程のトラブルと手戻りコストが下がります。
Q2：こういう状態なら今すぐ榊原工機に相談すべき？
過去に治具起因と疑われる不良が多かった、新規ライン立ち上げを控えているがチェック体制が固まっていない、現場から「治具が使いにくい」という声が出ている――この状態なら、早めに相談した方が結果的に安く・早く安定します。
Q3：この状態なら、まず社内でチェック体制を作ってからでも間に合う？
既存ラインは大きな問題がなく、不良率も目標範囲内、新規治具も小規模で影響の範囲が限られる――という場合は、社内で簡易チェックシートを作ってトライし、そのうえで必要に応じて外部相談を検討する流れでも良いです。
Q4：チェック項目が多すぎて現場が回りません…
1フェーズあたりの「必須項目」は5～7個程度に絞るのがおすすめです。それ以上は「参考項目」として、トラブル時に遡って確認する運用に分けると続けやすくなります。
Q5：誰が品質チェックの責任者になるべき？
理想は「設計・製造・品質・現場」の4者ですが、現実には品質担当か生産技術が「ハブ役」を担い、各担当に役割を振る形が多いです。担当者を明確にしておくと、チェック漏れが減ります。
Q6：チェック体制を見直すタイミングは？
新ライン立ち上げ時、不良が増えたタイミング、大きな治具改造や製品設計変更があったタイミングが見直しの好機です。最低でも年1回は「チェック項目に抜けがないか」を振り返るのがおすすめです。
Q7：チェックを厳しくしすぎると、リードタイムが長くなりませんか？
一時的には長くなりますが、立ち上げ後のトラブル対応時間や再製作コストを含めて見ると、「前倒しチェック」の方がトータルでは短くなるケースが多いです。最初は多めに、実績を見ながら絞り込んでいく運用が現実的です。
まとめ
品質トラブルを防ぐチェック体制は、「設計レビュー」「製作中の中間検査」「完成検査」「試運転～初期流動」「日常・定期点検」「品質データとのひもづけ」の6つのポイントを押さえ、「誰が・いつ・何を見るか」を紙1枚で明文化することが核心です。
治具起因と思われる不良が続いている、チェック体制が人任せになっている、新規ラインの立ち上げで不安がある――そういった状況では、次の治具案件が本格的に走り出す前の「構想段階」で、榊原工機のような治具メーカーや外部の生産技術パートナーに相談することで、より堅牢なチェック体制を組み立てることができます。
━━━━━━━━━━━━━━━━━━━
